Ecol-Unicon спеціалізується на виробництві високоякісних модульних збірних залізобетонних резервуарів DZB, що використовуються в системах зливової каналізації, а також побутової та промислової каналізації. Багаторічний досвід роботи у різних галузях будівництва та використання передових технологій дозволили удосконалити функціональні та надійні виробничі рішення.

Високоякісні матеріали та постійний контроль параметрів на всіх виробничих підприємствах гарантують найкращу якість продукції, стійкість до різних видів ушкоджень та можливість використання у складних ґрунтових та водних умовах.

Всі бетонні та залізобетонні резервуари схвалені для використання як будівельні вироби та відповідають суворим будівельним стандартам.

Властивості резервуарів DZB

  • модульна конструкція – будь-яка конфігурація форми та розмірів за бажанням замовника.
  • для встановлення на території проїжджої частини (клас навантаження згідно стандарту PN-85/S-10030 i DIN 1072) або пішохідної зони
  • монтуються як резервуари надземні, підземні чи частково підземні
  • можливе застосування захисного покриття, наприклад гідроізоляційного, кислотостійкого, маслостійкого
  • герметичні з’єднання – прокладки та сталеві муфти
  • прості в очищенні
  • стійкі до динамічних навантажень
  • велика вага – менш чутлива до виштовхувальної сили ґрунтових вод та зміни їх положення -> не потрібні додаткові фундаментні плити
  • під Технічним допуском ITB AT-15-9425/2015 та IBDiM AT/2016-02-3224
  • мають Допуск PZH, що допускає контакт із питною водою.



КОНСТРУКЦІЯ РЕЗЕРВУАРІВ DZB

Резервуари виготовлені з модулів і можуть бути різної висоти, ширини та довжини, а також різних матеріалів з параметрами, що відповідають потребам замовника. Вони можуть бути обладнані сходами або сходами з нержавіючої сталі, шахтами доступу, внутрішніми перегородками, дренажними відстійниками і т.д.

Герметичність з’єднань між вертикальними елементами резервуара забезпечується прокладками та сталевими муфтами, а горизонтальні з’єднання виконуються за допомогою прокладок між резервуаром та надбудовою.

типи резервуарів DZB залежно від конструкції

Збірні модульні резервуари DZB – це група виробів з овальним, круглим і кубічним перетином (Dw = 4600-8000 mm), виготовлені з залізобетону (відповідно до стандарту PN-EN 206). Залежно від конструкції резервуари Ecol-Unicon можна поділити на вертикальні та горизонтальні



вертикальні резервуари

Вертикальні резервуари складаються з двох елементів днища EU-MD, що закривають, z елементів надбудови EU-MN, залежно від висоти резервуара, а також кришки EU-MP.



Переваги вертикальних резервуарів:

  • фундамент – до 10 м нижче рівня землі;
  • висота резервуару – до 10 м;
  • можуть бути встановлені як надземні, підземні чи частково підземні резервуари.



горизонтальні резервуари

Горизонтальні резервуари складаються з елементів EU-MD, що закривають, овальних або плоских, елементів збільшення EU-MP, елементів подовження EU-MU і кришки U-MP .









Елементи резервуара DZB у різних конфігураціях

Переваги горизонтальних резервуарів DZB:

  • велика внутрішня висота – до 6,0 м
  • велика довжина резервуару – до 200 м
  • доступні резервуари великих обсягів – до 8000 м3
  • можливість розміщення резервуарів паралельно – стіна до стіни.

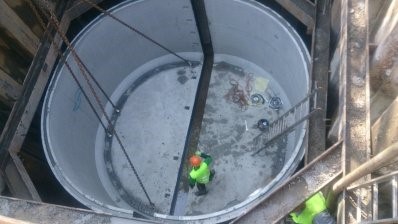

Приклад вертикального резервуару DZB Ecol-Unicon

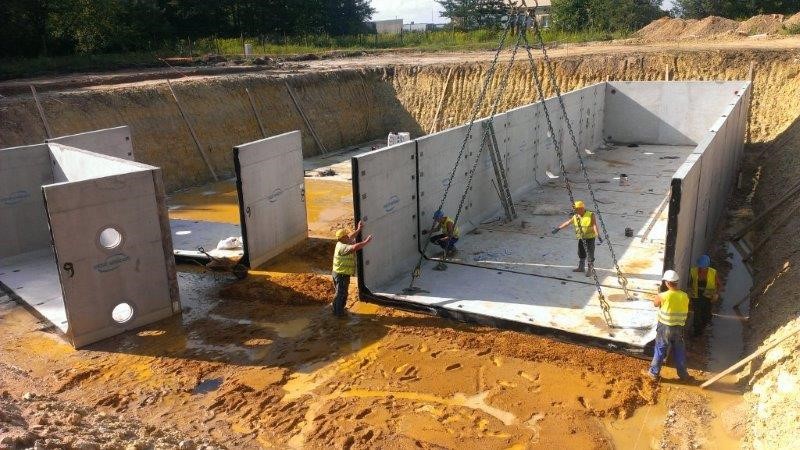

Приклад горизонтального резервуару DZB Ecol-Unicon

Резервуари мають гігієнічний паспорт NIZP-PZH № B-BK-60210-1125/20 (термін дії до 28/07/2023).

Резервуари DZB застосовуються в каналізаційних мережах як:

  • багатофункціональних систем
  • накопичувальних ємностей
  • відвідних колекторів
  • ємностей з конструкцією, що дозволяє на використання дощової води, наприклад, у комунально-побутових та протипожежних цілях, для поливання, миття вулиць та ін.
  • сухих камер (корпуси насосних та водонапірних установок, вимірювальні колодязі);
  • резервуарів для навозу
  • корпусів споруд попереднього та основного очищення
  • протипожежних резервуарів
